2.1.9. Жидкостно-кольцевой компрессор

   Жидкостно-кольцевые компрессоры на наших производствах можно увидеть достаточно редко. Область их применения значительно уже чем у винтовых и поршневых компрессоров. Чаще всего жидкостно-кольцевые компрессоры применяются для сжатия агрессивных газов.

Принцип работы жидкостно - кольцевого компрессора

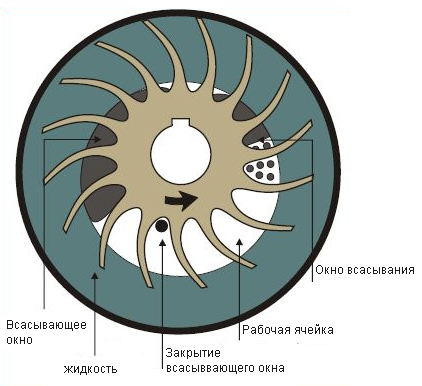

жидкостно-кольцевой компрессор

   Жидкостно-кольцевой компрессор состоит из корпуса, заполненного водой, и ротора с лопатками. Ротор установлен в корпусе компрессора с эксцентриситетом с целью получения особых параметров от компрессора. Во время работы компрессора ротор с лопатками приводит в движение жидкость, которая под действием центробежных сил прижимается к стенкам статора, за счет чего образуется "кольцо". А так как корпус статора имеет овальную форму, то и жидкостное кольцо принимает положение эксцентриситично относительно ротора. А принцип сжатия в жидкостно-кольцевом компрессоре похож на принцип сжатия в роторно-пластинчатом компрессоре - между лопатками и кольцом жидкости образуются рабочие объемы, которые при вращении ротора уменьшаются. При уменьшении рабочих объемов повышается и давление газа.
   Степень повышения давления в одной ступени приблизительно равна степени повышения давления в винтовом маслозаполненном компрессоре. Только в винтовом компрессоре для охлаждения впрыскивается масла, а в жидкостно-кольцевом воздух непосредственно контактирует с холодной водой. Благодаря этому процесс сжатия газа в жидкостно-кольцевом компрессоре максимально приближен к изотермическому процессу.
